Thiết kế xây dựng công trình cổng chào KCN Nam Đình Vũ Hải Phòng

16/7/2019 | 2626 视图

SVG在工业园区的许多大门设计项目中取得了成功. Sao Do Investment Group Joint Stock Company对海防南亭武工业园入口大门的施工方案和设计的满意，是公司专业、创意和强大设计能力的最清楚证明。经验丰富的架构师 SVG 工程。

工业园区大门设计

迎宾门被比作每个工业园区的灵魂，是园区自有品牌的象征。投资于工业园区大门的设计和建设，是一项明智而正确的投资。工业园区美观大方的设计会吸引很多人的目光，是工业园区给国内外投资企业留下良好印象的好机会。

现在我们不能否认设计方案的作用，然后再着手建设工业园区的门户。并且更清楚地看到对经验丰富且可靠的设计师的需求。 SVG Engineering已成功完成了与该领域相关的一系列项目，包括VSIP海防工业园入口大门的设计和施工，安阳海工业园迎宾门的设计和施工。房间....迎宾门的每一个设计都有其独特的美感，承载着工业园区的独特身份。SVG工程建筑师一直在学习、吸收和创新，提出新的想法。最令人印象深刻的设计理念。

Thiet ke xay dung cong trinh cong chao khu cong nghiep Nam Dinh Vu

工业园区大门设计

海防市南亭武工业园大门项目设计

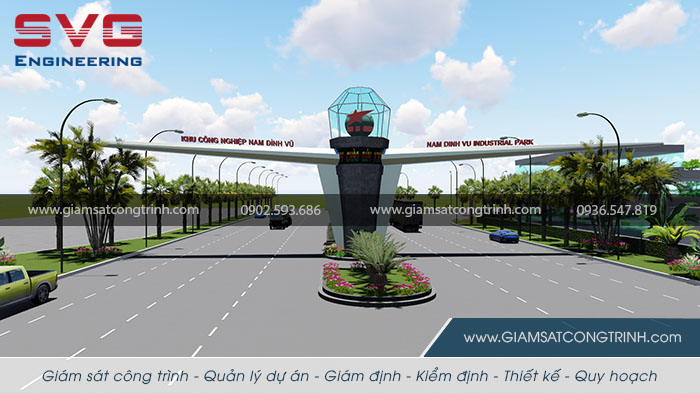

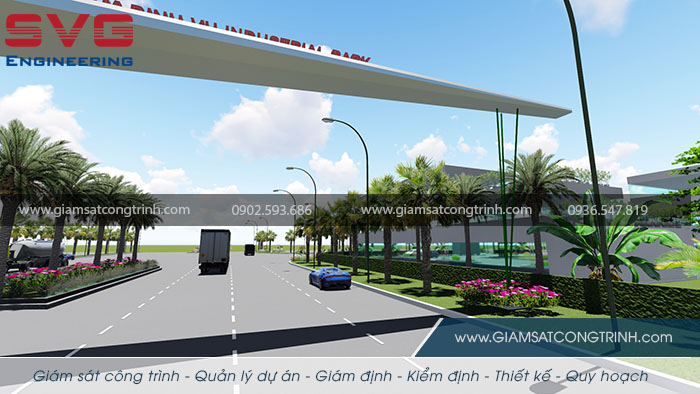

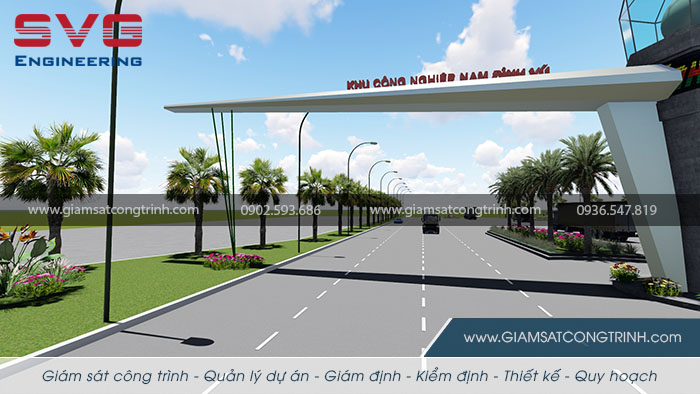

首先，SVG想强调海安区（海防）南亭武工业园大门项目的建筑造型。根据投资者的要求、愿望和想法，建筑师创建了一个 3D 透视图来设计带有两个典型图像的欢迎门，一个灯塔和一个程式化的平面。而且，这两个符号的组合具有很大的意义和价值。借助灯塔的形象，它散发出方向、照明和引导。以飞机的形象，散发着飞高飞远的渴望，向上生长，也显示出明确的方向。通过它，南定武海防工业园迎宾门的建筑设计、施工和施工符合既定标准：志向高远，伸手可及，肯定愿景以及明确的方向。

海防市南亭武工业园大门项目设计

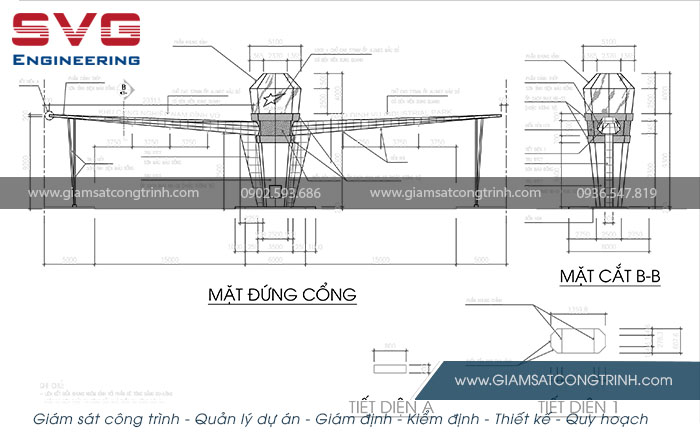

1. 南定武工业园迎宾门建筑设计方案

该项目分为三个部分：
+ 主体是一个多边形块，从下向上展开，高度为 9.3m。
机翼部分为型钢与钢梁的组合，跨度可达23m。该钢结构通过螺栓连接在一起，穿过钢筋混凝土主体并通过螺栓连接到主体。
+ 顶部是一个由 4m 高的铝和玻璃框架制成的多边形块。铝和玻璃框架放置在钢筋混凝土车身上方，与设计单位达成协议后，通过螺栓或承包商的施工方法与车身连接。

- 在材料方面：
该项目是钢筋混凝土、钢结构、铝和玻璃、电子板以及照明系统和树木的和谐组合。
+ 建筑物的主体是钢筋混凝土砌块，上面覆盖着无轴砖，显示了建筑物的粗糙度和坚固性。
+ 建筑的机翼部分是钢结构，散发着优雅和飘逸的气息，表达了飞高飞远的愿望。
+ 建筑物的顶部是一个玻璃块，里面是一个由人造石英石或玻璃制成的球体，为作品创造一个亮点，它就像一个巨大的钻石块，闪耀着领先灯塔的光芒。街道。
+ 电子白板系统和灯光系统使作品更加闪亮、醒目、更能引起观者的共鸣。
+ 绿树系统营造凉爽宜人的感觉，同时清晰地展示了工业园区的绿色标准。

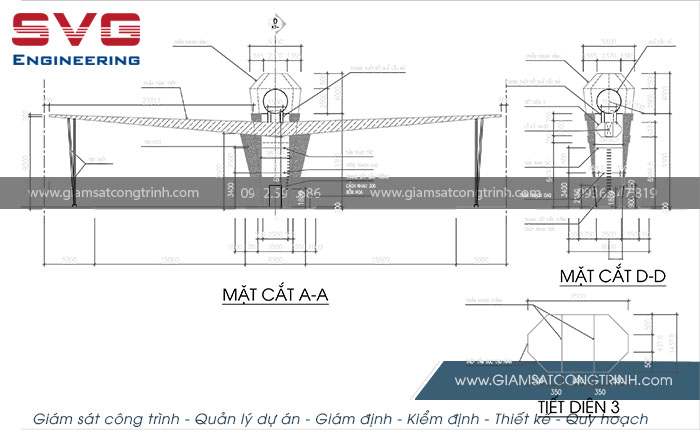

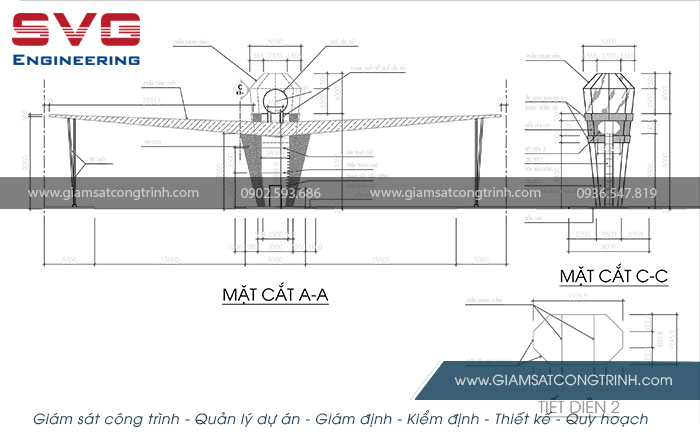

2. 南亭武工业园迎宾门结构方案设计

工业园大门有一根钢筋混凝土主柱，主柱为多边形截面，随高度变化，柱顶为铝玻璃结构，内部为人造石或石英石或手工制作的球体块，2个辅助支柱是管状钢组合，2个翼是钢梁组合。主柱高9.9m，钢梁跨长23m。

3. 南定武工业园区迎宾门照明、防雷、摄像头设计解决方案
3.1。设计范围：

- 设计照明门和警卫室的电源；
- 接地和防雷系统的设计；
- 监控摄像系统的设计。

3.2.设计解决方案：

3.2.1。大门和警卫室照明系统

- 建筑物的电源由区域 0.4kV 电力系统通过 4x10mm2 CEV 电缆穿过埋在地下的 HDPE D85/65 管道连接到位于保护房内的通用电气柜。安放在门卫房内的一般电器柜为高600mm、宽400mm、深180mm的喷粉铁柜，安装在高1.5m的墙上。

- 在大门的 2 个翼上安装了 6 个 150W LED 泛光灯（每侧 3 个灯）。玻璃笼子内部布置了2个3kW的天窗，每一个都在天空中发光，3个50W的led泛光灯照亮了球体。
- 所有电线都穿在硬塑料管中。

3.2.2.接地和防雷系统

*/ 电气柜的安全接地系统：

- 电气柜的安全接地系统独立于防雷接地系统。安全接地系统包括D20镀铜接地桩；长2.5m，埋深0.7m。从安全接地系统，通过接地电缆 M10 连接到项目的主电气柜。

- 电气安全接地系统的电阻必须确保 RNDAT 4。施工完成后，必须进行测量和重新检查，否则必须报告额外的设计报告。

*/ 接地和防雷系统：

- 使用先锋避雷针、土耳其生产的 Liva 避雷针为工程提供防雷保护。保护半径60m。针尖放置在 4m 高的杆上。避雷针使用 70mm2 Cu/PVC 电缆。

- 防雷接地系统：包括D20铜接地桩； 2.5m长；用70mm2的裸铜电缆连接桩；电缆和接地棒通过热焊方法粘合在一起。

- 计算出的大地电阻率为TT = 1,104 cm，接地系统的接地电阻必须保证：RNDXK  10 。施工完成后，必须重新测量和检查，如果RRD>10，必须报告附加设计。

3.2.3。相机系统

H.265+ . 压缩标准 5MP 红外柱式网络摄像机
1/2.5" 逐行扫描 CMOS 图像传感器；
H.265+/H.265/H.264+/H.264/MJPEG；色彩模式灵敏度：0.01 lux@(F1.2, AGC ON)，红外开启时0 lux； 20fps（2560×1920）、25fps/30fps（2560×1440、2048×1536、1920×1080）；
4mm 镜头（订购 2.8/6mm）；
真正的抗逆光120dB WDR；
支持VCA智能功能；
支持3个数据流； 3D 数字降噪； BLC; ICR;出口 2.0； 80m红外范围全金属外壳，户外标准IP67； DC12V&PoE；
内置SD/SDHC/SDXC存储卡槽；
支持Hik-Connect服务，支持虚拟围栏检测、入侵检测、物体移动检测、无人值守行李检测、人脸检测。

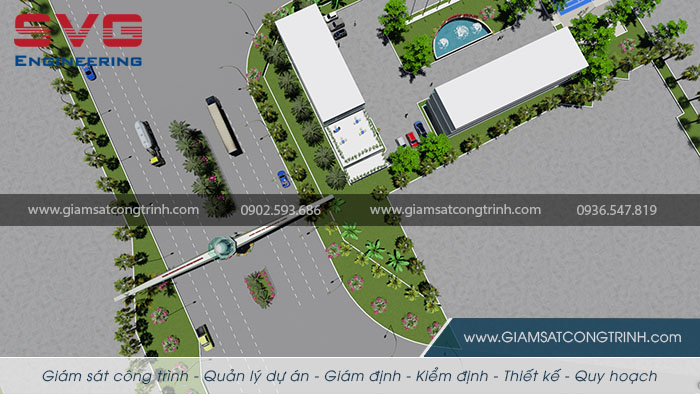

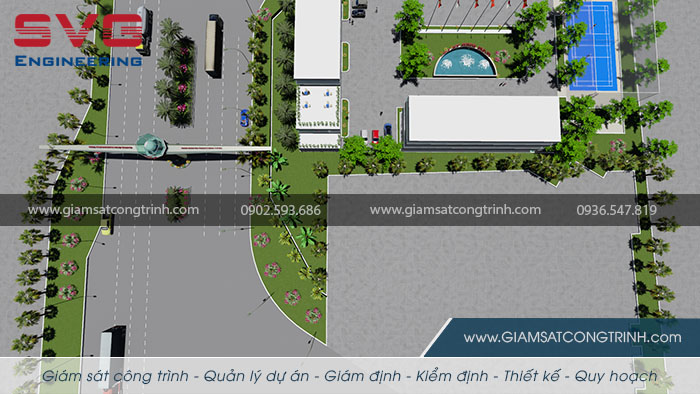

海防市工业园区大门建设项目现场设计

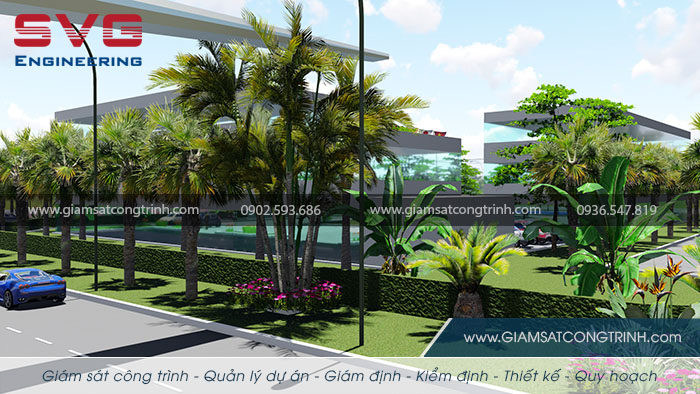

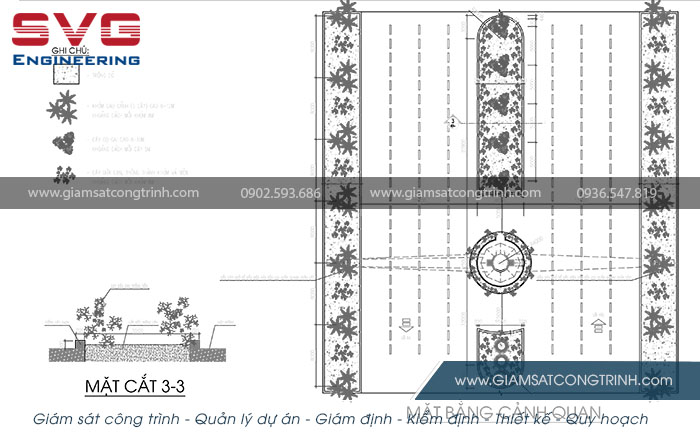

海防市南定武工业园迎宾门施工景观设计

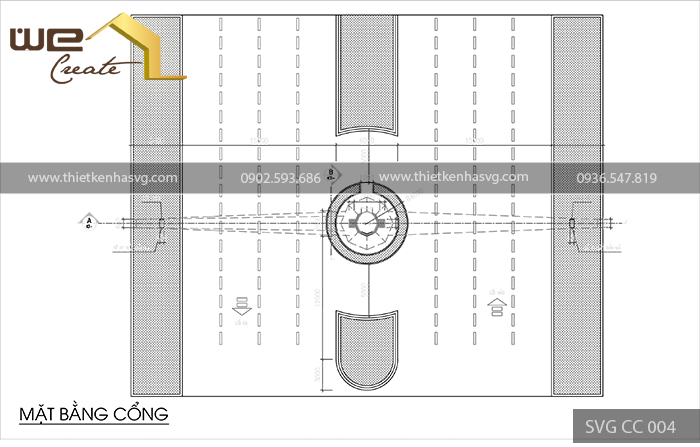

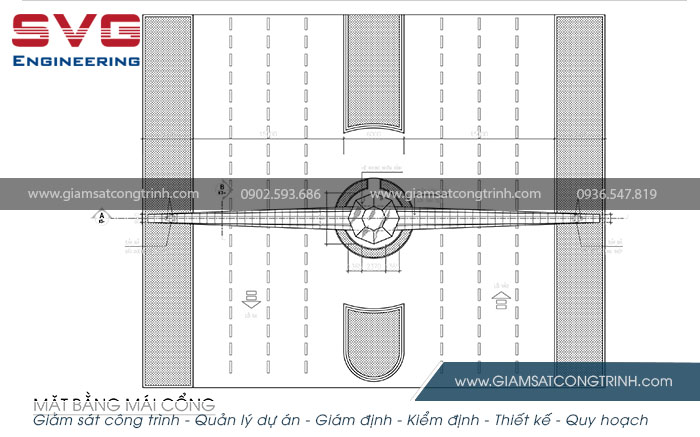

海防市南亭武工业园门设计项目

Thiet ke xay dung cong trinh cong chao KCN Nam Dinh Vu Hai Phong

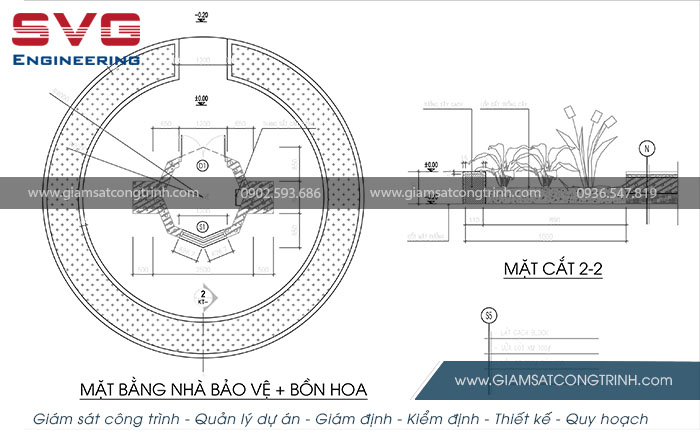

海防市南亭武工业园门设计项目

欢迎门的美丽、个性和独特的设计是在南定武海防工业园工作的所有员工的骄傲。它似乎取代了工业园对海内外朋友和合作伙伴的友好和好客的问候。 SVG工程以此为动力，更好地发挥本单位的优势和优势，更好地做好大小工程的设计和施工监理。

您刚刚咨询了南定武海防工业园区的全视角大门建筑设计。 SVG Engineering也肯定了一个专业从事工业园区工厂项目设计、施工和施工监理的单位的能力和素质。如果您需要有关设计民用住宅或工业项目的建议以及需要解决方案支持、项目管理、检查 - 旨在建造的检查，请拨打热线 0902.593.686 联系 SVG 工程部。
